ESS 34 Ανασηκώμενο συρόμενο Θερμοδιακοπτόμενο
Η ESS 34 ανασηκώμενο είναι το νέο ανυψούμενο θερμοδιακοπτόμενο – θερμομονωτικό σύστημα της Europa . Το συρόμενο ανασηκούμενο θερμοδιακοπτόμενο σύστημα ESS 34 ανασηκούμενο της Europa Aluminium system . Είναι σχεδιασμένο για να προσφέρει λύσεις υψηλής θερμομόνωσης . (Συντελεστής θερμοπέρατότητας Uf = 3,1 - 3,7 W/(m2K) ) αλλά και ηχομόνωσης . Σε αντικατάσταση κουφωμάτων αλλά και σε νέες κατοικίες με υψηλές απαιτήσεις.
Η Διαφορά των ανασηκώμενων – ανασηκούμενων συρόμενων κουφωμάτων , έγκειται στη χρήση ελαστικών αντί για βουρτσάκια . Τα απλά συρόμενα κουφώματα της σειράς Ess 34 ( χωνευτά – επάλληλα ) χρησιμοποιούν βουρτσάκια για την στεγάνωση (θερμομόνωση,ηχομόνωση, κλπ) του συρόμενου κουφώματος . Τα ανασηκώμενα – ανασηκούμενα – ανυψούμενα συρόμενα κουφώματα , χάρις στην χρήση ειδικών υδραυλικών μηχανισμών , χρησιμοποιούν λάστιχα – ελαστικά για την στεγάνωση (θερμομόνωση,ηχομόνωση, κλπ) του συρόμενου κουφώματος . Η χρήση υδραυλικών μηχανισμών στην σειρά ESS 34 ανασηκώμενο, μας επιτρέπει την κατασκευή κουφωμάτων μεγάλων διαστάσεων . Διότι οι ανασηκούμενοι μηχανισμοί μπορούν να ανυψώσουν συρόμενα τζάμια έως και 200 κιλά . Και σε συνδυασμό με την χρήση ελαστικών (λάστιχα) ,προσφέρουν τις απόλυτες επιδόσεις στα συρόμενα (χωνευτά η επάλληλα) κουφώματα αλουμινίου.
Τα συστήματα της ESS 34 ανασηκούμενα μπορούν να τοποθετηθούν με μεγάλη ευκολία . Σε περιπτώσεις αντικατάστασης συρόμενων κουφωμάτων, χάρις στους νέους στενούς οδηγούς που δίνουν τη δυνατότητα τοποθέτησης τριπλού οδηγού (τζάμι – σίτα – παντζούρι) σε μικρά διάκενα (9,5cm) . Τα συρόμενα και ανασηκώμενα - ανυψούμενα κουφώματα της ESS 34 Hybrid είναι σχεδιασμένα με δύο επίπεδα αποστράγγισης και απορροής των υδάτων, για μέγιστη υδατοστεγανότητα και αποστράγγιση . Η Europa Sliding System 34 ανασηκούμενα είναι σχεδιασμένη σε ίσιες γραμμές ( ορθογωνικές διατομές ).
Για τοποθέτηση ανασηκώμενων συρόμενων χωνευτών κουφωμάτων της ESS ανασηκώμενο απαιτούνται τα εξής κενά ( τρύπα - τούνελ ) ανάμεσα στα τούβλα ( τοιχοποιία ) :
A. Για τοποθέτηση μόνο συρόμενου ανασηκούμενου τζαμιού απαιτούνται 3,9 cm
Β. Για τοποθέτηση τζαμιού και σήτας απαιτούνται 6,4 cm
Γ. Για τοποθέτηση τζαμιού και παντζουριού απαιτούνται 7.5 cm
Δ. Για τοποθέτηση τζαμιού, παντζουριού και σήτας απαιτούνται 9,5 cm ή 10,5
Τα κύρια πλεονεκτήματα του νέου θερμομονωτικού ανασηκώμενου συρόμενου συστήματος είναι :
-
Με την ESS 34 Hybrid μπορούν να κατασκευαστούν απλά συρόμενα ή ανασηκούμενα (ανασηκώμενα) κουφώματα αλουμινίου, ακόμα και σε περιπτώσεις αντικατάστασης παλαιών συρόμενων χωνευτών κουφωμάτων, τα οποία διαθέτουν μικρά διάκενα – κενά ανάμεσα στα τούβλα ( τρύπες χωνευτών ), χάρις στους στενούς οδηγούς που διαθέτει ( τζάμι – σήτα – πατζούρι 9,5cm).
-
H ESS 34 Hybrid διαθέτει δύο τύπους οδηγών, κανονικούς και χαμηλούς, με ύψος 4,2 και 3,2cm αντίστοιχα. Η χαμηλοί οδηγοί (3,2cm) είναι η ιδανική λύση, στην περίπτωση της αντικατάστασης των παλαιών συρόμενων κουφωμάτων, διότι δεν εξέχουν στο κάτω μέρος μετά την τοποθέτηση τούς (πιο ψηλά από το τελικό δάπεδο στα κάτω μέρος). Όλοι οι οδηγοί περιλαμβάνουν Inox ελάσματα , για ομαλή κίνηση των συρόμενων φύλλων σε βάθος χρόνου, προστασία των ράουλων – ροδάκια και αποφυγή χαραγμάτων στους οδηγούς.
-
Με την ESS 34 ανασηκούμενα μπορούν να κατασκευαστούν φύλλα και τζάμια πολύ μεγάλων διαστάσεων έως και 10M2. Τα ανασηκώμενα (ανασηκούμενα) συρόμενα κουφώματα μπορούν να ανυψώσουν υαλοπίνακες βάρους 200 κιλών.
-
Η ESS 34 ανασηκώμενο διαθέτει προφίλ γάντζου (στενά προφίλ) με εμφανή επιφάνεια μόλις 2,5 cm, xαρακτηριστικό που προσδίδει λιτό σχεδιασμό και ανεμπόδιστη θέα.
-

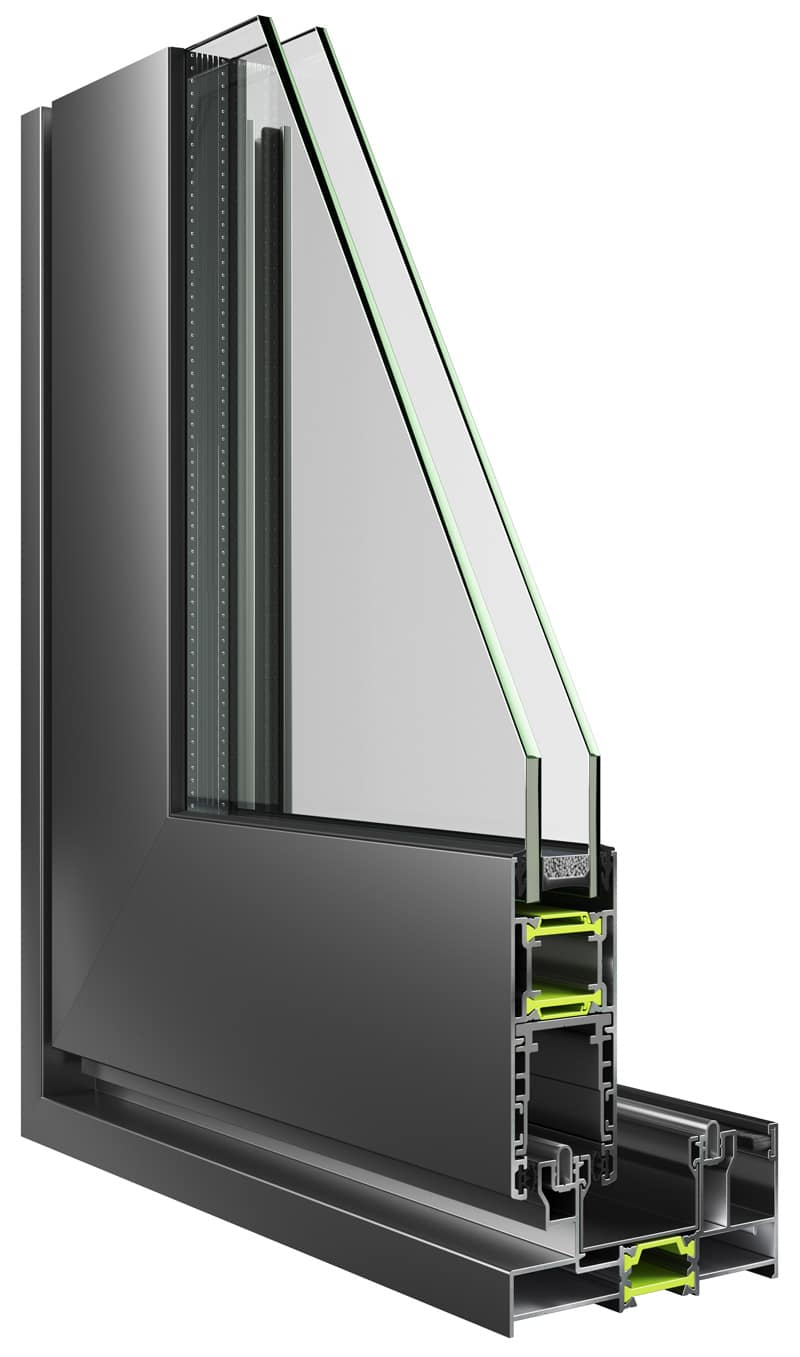

Η ESS-34 ανυψούμενα χρησιμοποιεί πολυαμίδια 20 – 24 mm για υψηλή θερμομόνωση αλλά και ηχομόνωση. Επιπροσθέτως, δίνει τη δυνατότητα χρήσης πολυαμιδίου θερμοδιακοπής anti–bi–metal. Τα συγκεκριμένα πολυαμίδια θερμοδιακοπής αποτρέπουν την εμφάνιση στρέβλωσης, από συστολές και διαστολές, ιδιαίτερα στα σκουρόχρωμα κουφώματα.
-
Στην ESS 34 Hybrid ανασηκούμενη (ανασηκώμενη) τοποθετούνται αφρώδη ελαστικά (και όχι βουρτσάκια) για υψηλή θερμομόνωση άλλα και για τη δυνατότητα εύκολης αντικατάστασής τους σε περίπτωση φθοράς.
-
Η σειρά ESS 34 Hybrid διαθέτει και φύλλα με πηχάκια για δυνατότητα τακαρίσματος των υαλοπινάκων, ώστε τα συρόμενα φύλλα να είναι λειτουργικά σε βάθος χρόνου. Επιπροσθέτως, δίδεται η δυνατότητα τοποθέτησης υαλοπινάκων έως και 24mm.
-
Στα συρόμενα κουφώματα της E34 Hybrid μπορούν να τοποθετηθούν τραβέρσες (χωρίσματα – ταφ).
-
Η σειρά διαθέτει τριών ειδών φύλλα (απλό, με χυτή λαβή, με πηχάκι) για κατασκευές που ανταποκρίνονται σε όλα τα γούστα.
Τυπολογίες Κατασκευών
- Ανασηκούμενα – ανασηκώμενα Επάλληλα.
- Συρόμενα ανασηκούμενα – ανασηκώμενα Χωνευτά (Μονόφυλλα – Δίφυλλα συρόμενα χωνευτά).
- Μονόφυλλο Με Σταθερό.
- Σύνθετες Κατασκευές.
Τεχνικά χαρακτηριστικά
Κράμα αλουμινίου: EN AW 6060 T6
Σκληρότητα: 12 Webster
Ελάχιστο πάχος βαφής: 75μm
Πάχος των προφίλ: 1,3-1,4mm
Ανοχές διαστάσεων σύμφωνα με: EN 12020-02
Πλάτος οδηγού επάλληλου: 91mm (δυο φύλλα)
Πλάτος οδηγού χωνευτού: 95mm (τζάμι – σήτα – πατζούρι)
Πάχος φύλλου τζαμιού: 34mm
Πάχος υάλωσης φύλλου τζαμιού: έως 24mm
Πλάτος πολυαµιδίων: 20 έως 24mm
Συντελεστής Θερµοπερατότητας πλαισίου: Uf από 3,10 έως 3,70 W/(m2K)
Μέγιστη διάσταση φύλλου (ΠxΥ): 2,3m x 2,5m
Μέγιστο βάρος φύλλου: 200Kg
Europa Sliding System 34 Hybrid
Europa Sliding System 34 Hybrid is the new thermal break sliding system designed specifically to combine high quality and flexibility. The system offers wide range of construction choices.
ESS 34 Hybrid can cover all the possible typologies of sliding systems with a bottom rail of 42mm and 32mm height. The special hook with visible profile at 25mm is a characteristic that provide minimal design, unhindered view and uniqueness.
Together with the use of specially designed profiles the system provides the fabricator/constructor with ability to cover extended dimensions of openings with height up to 2,6m and 1Om2 glazing surface
